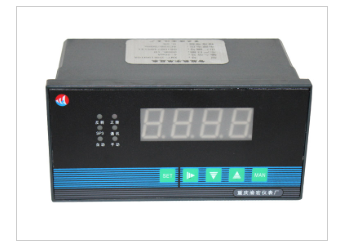

數字表是怎樣實現萬能輸入的呢?(二)
發布日期:2021-08-26 16:44 來源:http://www.kmfood.com.cn 點擊:
針對大小不同的輸入信號,為處理擴展倍數不相同這一情況,通過仿照開關S1-S4的選擇,使電路中的電阻進行不同的組合,來調整擴展電路中兩個電阻的比值,用不同量程時的電阻份額來決議程控擴展器的増益。開關S1接通時假定擴展器有50倍的增益,則開關S4接通時擴展器將有400倍的增益,就可以用單個運放來完結大小不同輸人信號的擴展。即不論輸入表面的是什么量程的信號,通進程控擴展器處理,就變成了與A/D轉化器相匹配的電平信號了。這樣一臺數字顯現儀就可以接收多種類型的信號輸入了。圖中的S開關是電子仿照開關,應用較多的有CD4050系列,可以把該系列元件理解為就是在程序控制下動作的開關,如:CD4051是單八路仿照開關,相當于一個單刀八擲開關;CD4053是三組二路仿照開關,相當于三組單刀雙擲開關。其動作情況與譯碼器的輸入有關;也就是說,表面的輸入信號,是由S電子仿照開關切換進行傳輸?shù)?,S的切換動作與所選輸人信號類型,則取決于微處理器的控制信號,怎么萬能輸入信號切換則與組態值有關。
因為所要接收的信號類型較多,萬能輸入數字顯現表面的輸入信號端子,除小外型的(如48×48mm)只規劃有幾個輸人端子外。其他的表面大多規劃有4個以上輸入端子。因為熱電阻需要選用三線制的接線法,毫伏和直流電壓信號的輸入端子大多是分隔運用的,關于線性電流信號的輸入,大多是采納外接分流電阻將其轉化為電壓信號的辦法,如4-20mA的電流信號,可用250Ω或500Ω電阻將其變?yōu)?-5V或0.2-1V的電壓信號輸入。
萬能輸入數字顯現表面信號的低電平轉化工程控擴展器的增益切換都是通過表面組態設置的。數字顯現表面的一切丈量處理進程都是在MCU的控制下進行的,其與軟件程序嚴密相關,沒有組態設置數字顯現表面就無法作業。因此,數字顯現儀能完結萬能輸入,是軟件和硬件技術相互配合的成果。
